Anwendungsbereiche: Bewässerungs - und Ladestationstechnik

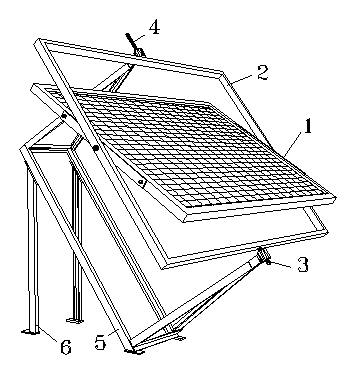

1) Solarmodul mit Modulträger, 300 Wp	4) Polachse (Stundenachse) oben
2) Kardanrahmen mit Nachführungsmechanik	5) Grundrahmenkonstruktion
3) Polachse (Stundenachse) unten	6) Fußrahmenkonstruktion



Speziell für den Einsatz in ländlichen Gebieten der s.g. Dritten Welt, in Zusammenhang mit der ASRE-Bewässerungsanlage, ist eine Kardan- (2-achsige) Aufhängung für einen Solargenerator als "low tech"- Version entwickelt worden. Der Solargenerator ist durch Verstellmöglichkeiten überall auf dem Globus einsetzbar und ist ca. 1,8 Meter hoch und ca. 2 Meter breit. Die Nachführungsmechanik wird per Hand betätigt und wieder arretiert.

Die Polachse (Stundenachse) des Kardanrahmens, die parallel zur Erdachse eingestellt werden kann, erlaubt im Stundentakt eine Drehung des Generators dem Sonnengang entsprechend. Der Kardanrahmen kann auch in der örtlichen Mittagsstellung dauerhaft arretiert bleiben. Hier wird die Energieausbeutung allerdings geringer. Der Deklinationswinkel (d.h. Winkel des jahreszeitlich veränderlichen Neigungswinkel der Sonnenbahn zum Horizont) kann am Modulträger manuell in 2,4-Winkelgrad-Schritten arretiert werden. Mit diesem ASRE-Solargenerator-system steht eine einfache und funktionstüchtige Solar-Nachführungsanlage zur Verfügung, das auch in den Zielländern mit ortsüblichen Mitteln aufgebaut und betrieben werden kann. Die Leistung des Generators von 300 Wp erlaubt, wahlweise zum Wasserpumpen für ein Bewässerungssystem, das zügige Aufladung von Kleinakkus mit 12V und 7,2 Ah Kapazität.
